Rénovation des freins AR

Ne pas oublier le clips...

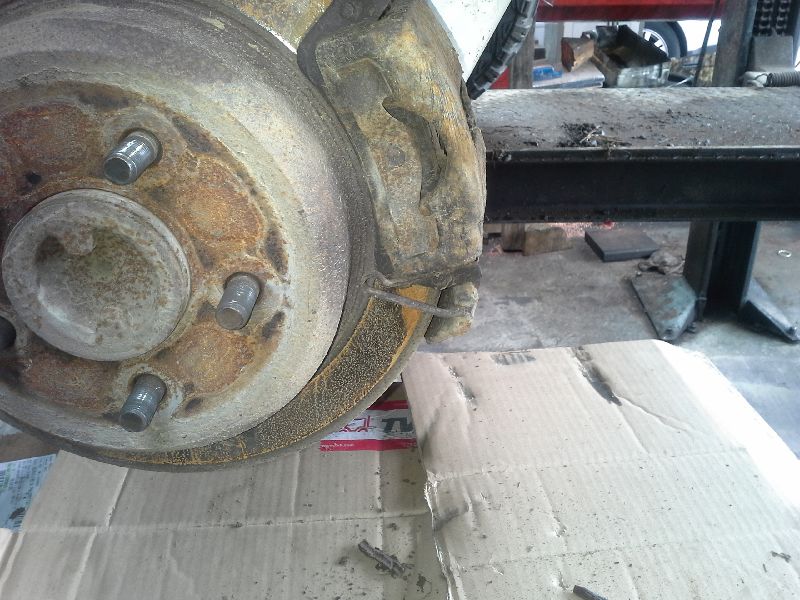

5-La machoire de frein_clips

Le dessus est juste emboîté.

Après quelques coup de maillet le tambour aussi

   Suite à un soucis avec le rappel du frein à main j'ai décidé d'ouvrir et de faire une petite révision...

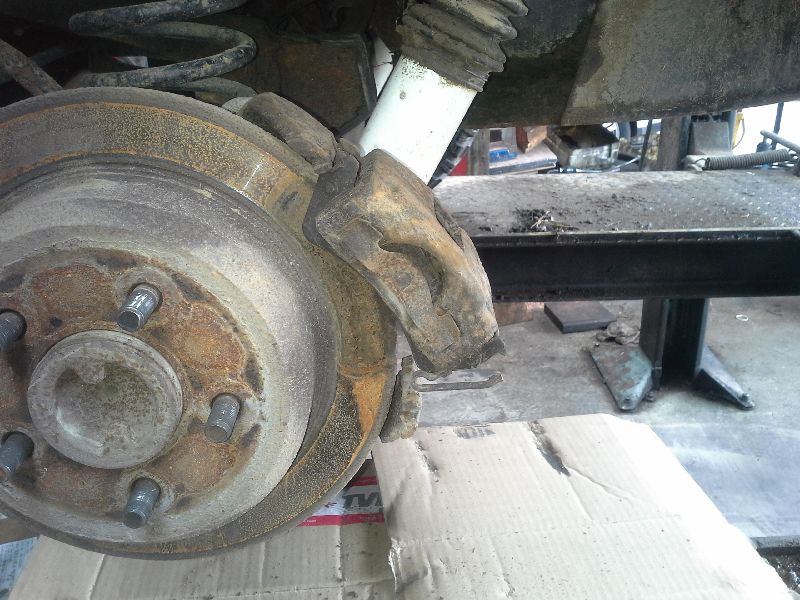

6-La machoire de frein_fixation supérieure

Et la mâchoire est enlevée.

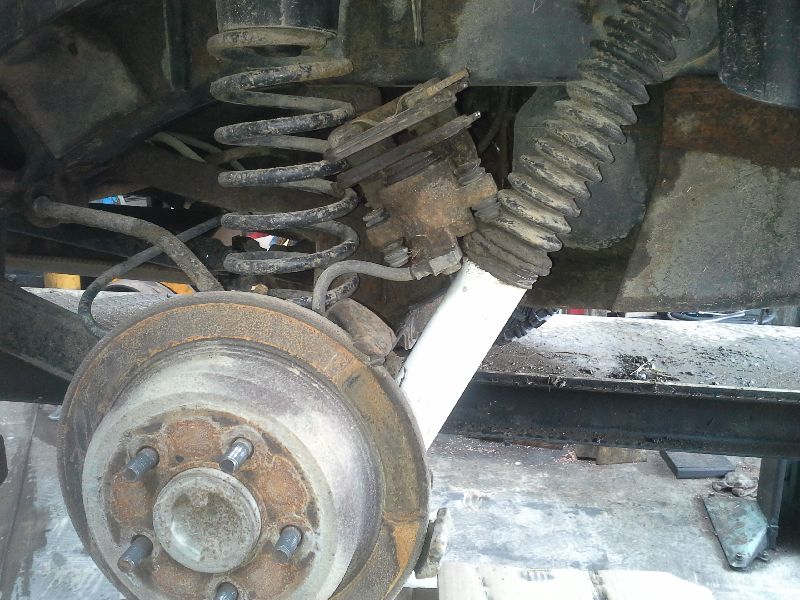

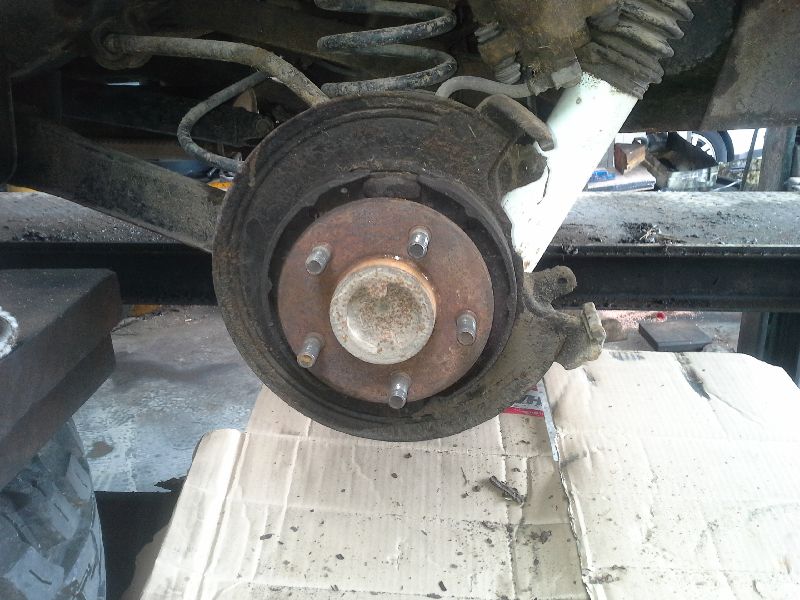

7-La machoire de frein enlevée 9-Etat des frein_1

Petit temps de pause pour faire le tour... De face...

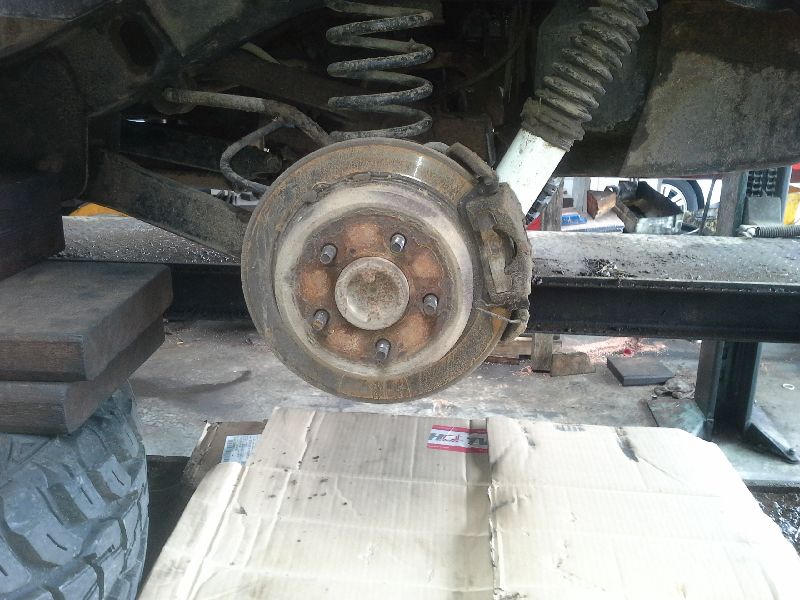

1-Frein avant démontage

Le plus simple est fait, le pneu est enlevé...

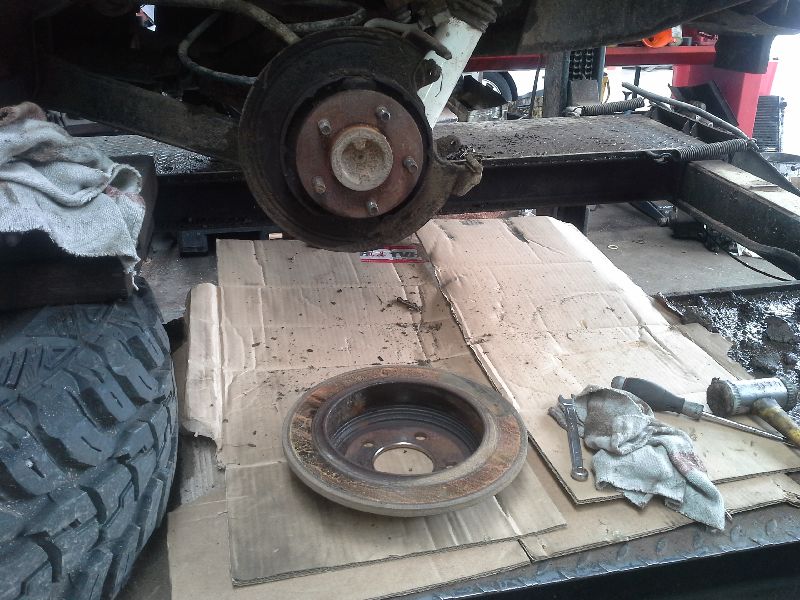

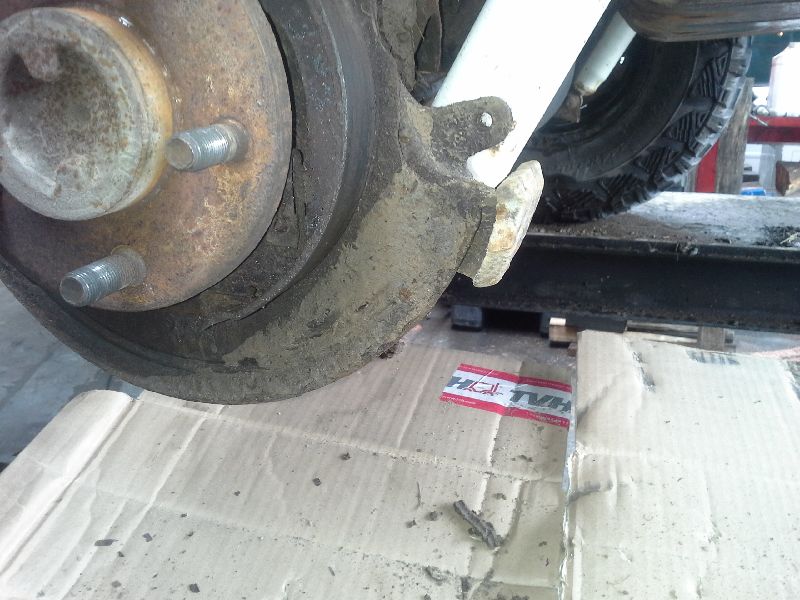

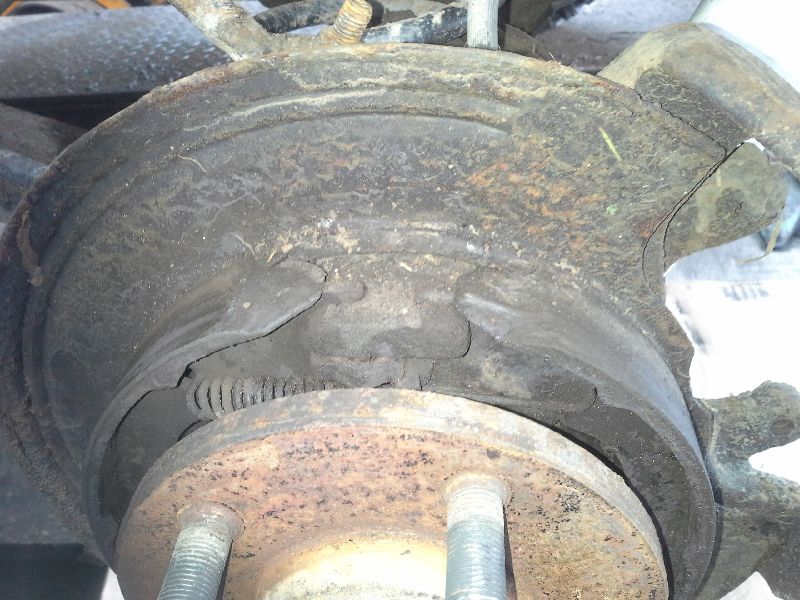

11-Etat des frein_3 8-Tambour et disque enlevé 10-Etat des frein_2

Du dessus...

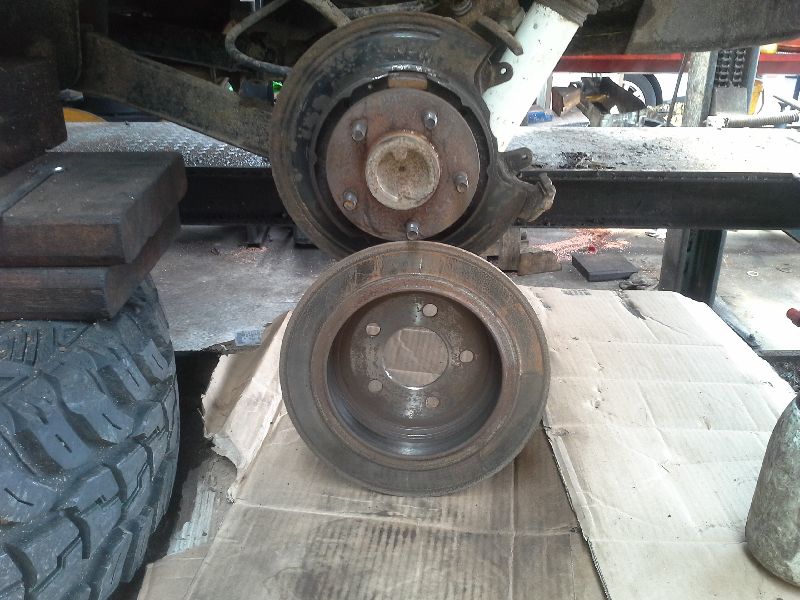

15-Poncer l intérieur du tambour 17-Démontage frein tambour_ressort suppérieur_1 13-Etat des frein_5 16-Ponçage terminé 3-La machoire de frein_2

Sur le côté...

Et le tambour.

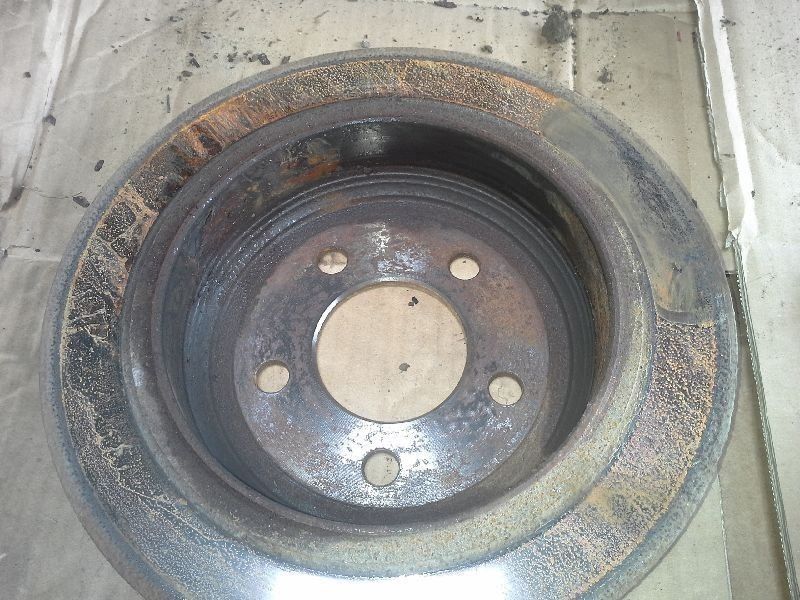

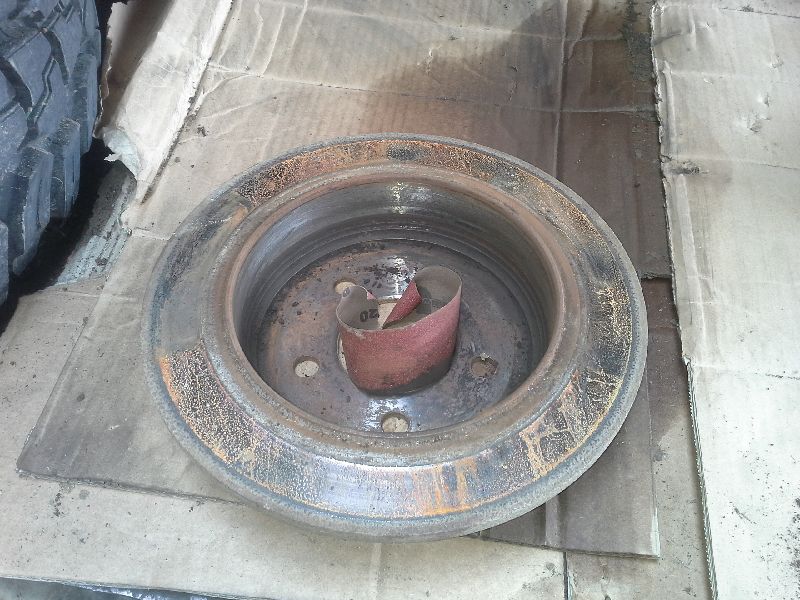

Commencer par nettoyer en ponçant l'intérieur du tambour au papier fin

Tambour OK

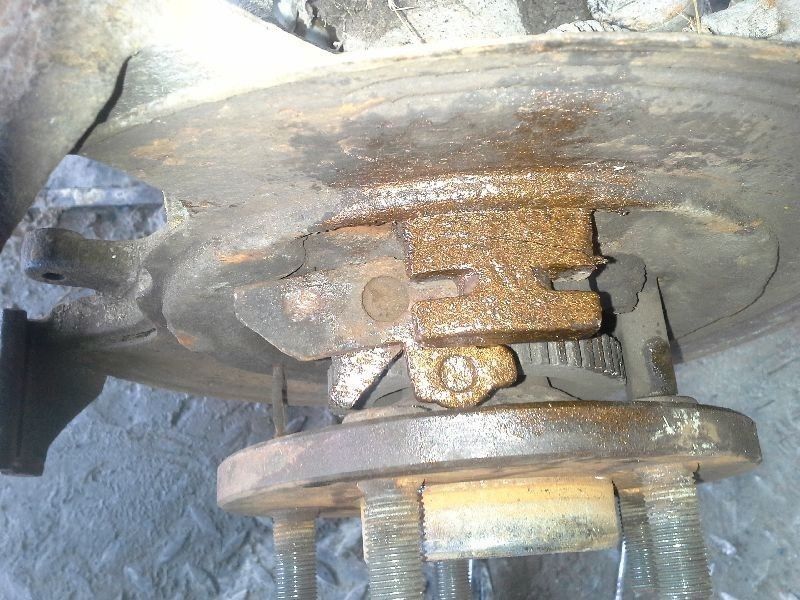

Pour le système on commence par le ressort du dessus

21-Démontage frein tambour_patins_3 18-Démontage frein tambour_ressort suppérieur_2 19-Démontage frein tambour_patins_1

Un coté puis l'autre

Je retire le clips d'un patin

On enlève le second clip, et on dépose les 2 patins et le système de réglage

Je commence par la démonter en enlevant les 2 boulons de fixation

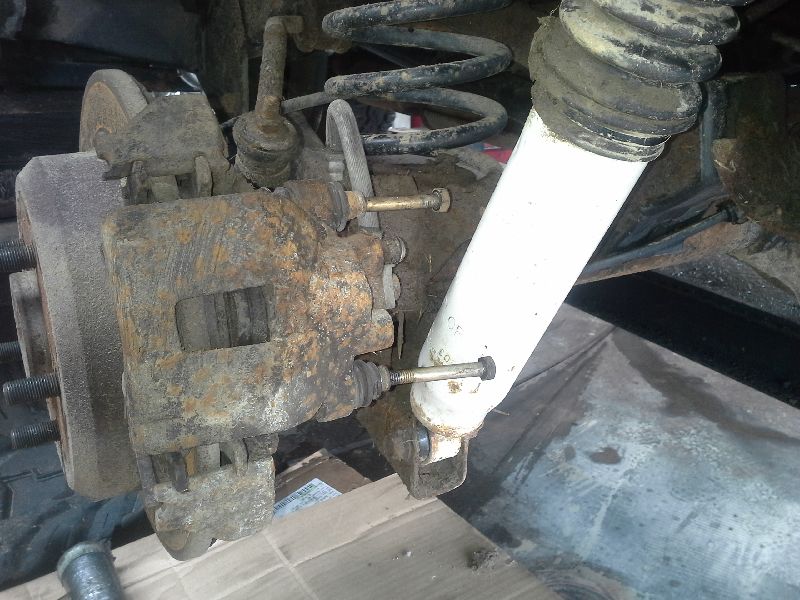

20-Démontage frein tambour_patins_2 4-La machoire de frein_ boulon de fixation

voilà...

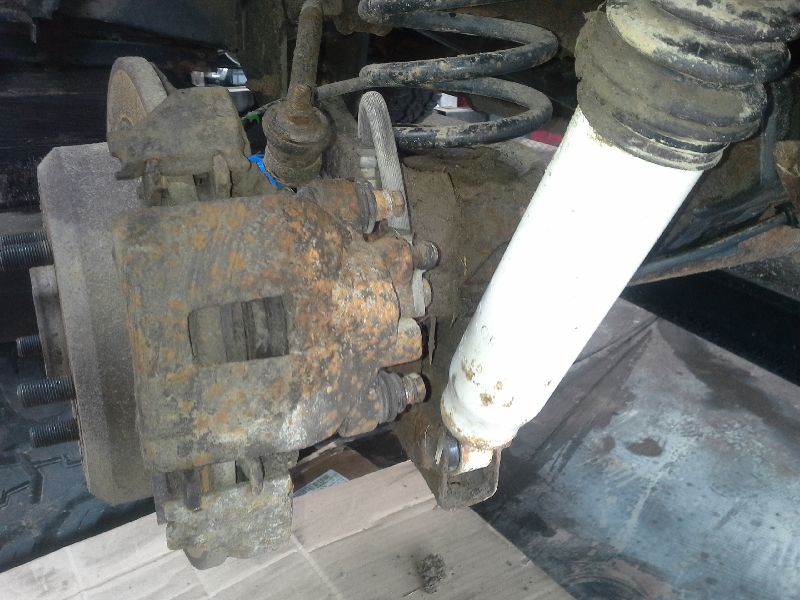

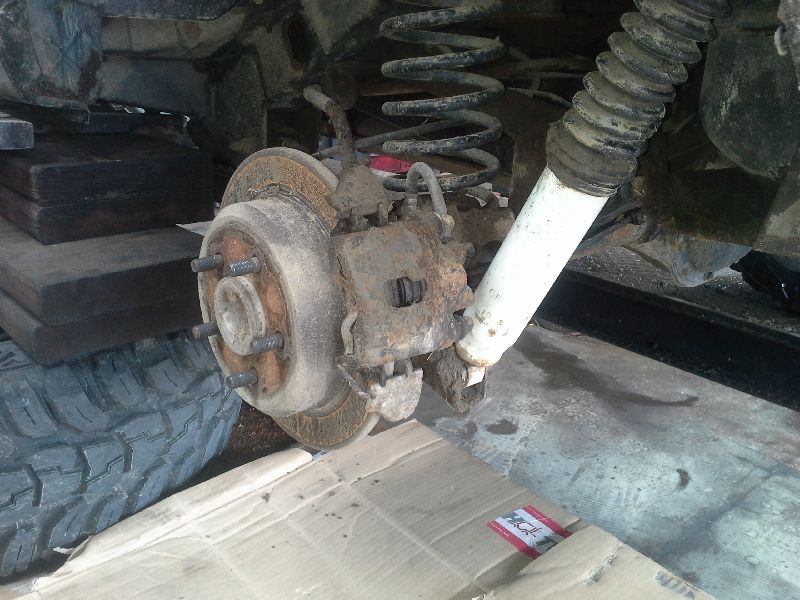

2-La machoire de frein_1

et la mâchoire est donc accessible

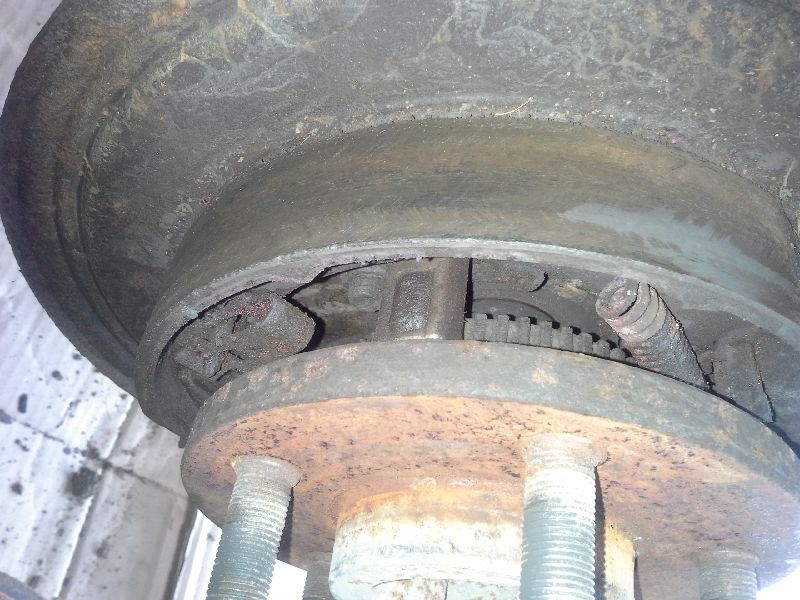

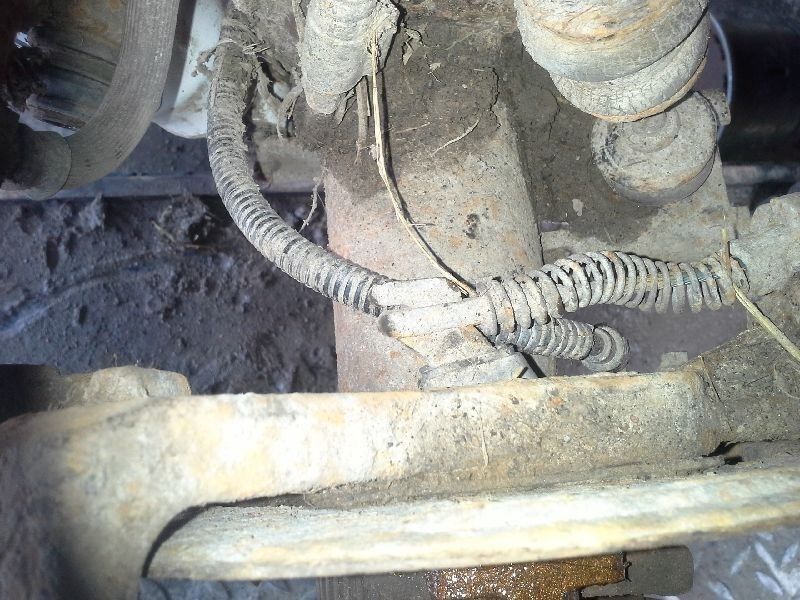

12-Etat des frein_4

Par dessous...

Voilà...

25-Les freins démonté 22-Démontage système câble frein a main_1 23-Démontage système câble frein a main_2

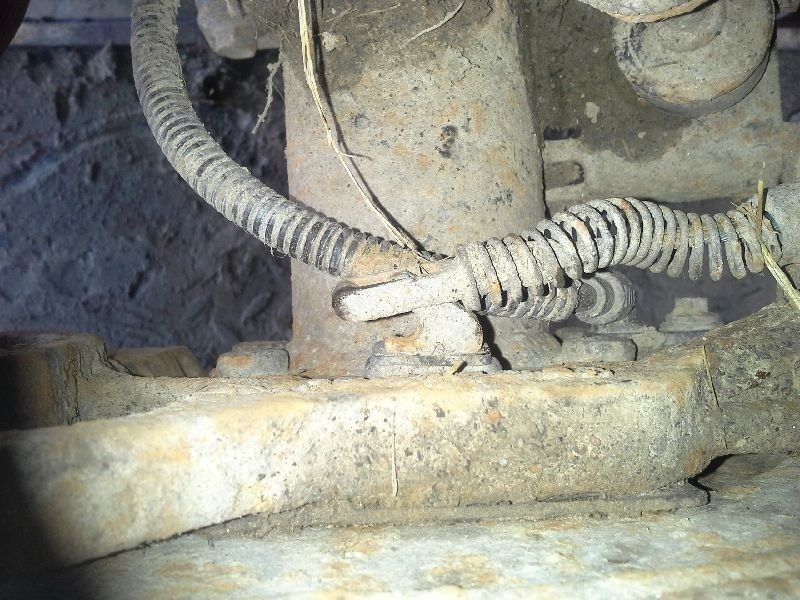

Je continue avec le câble de frein à main

Et donc du système de poussée dans le tambour

Et on peux aussi déposer le tout

24-Démontage système câble frein a main_3

On peut décrocher le câble après avoir bougé le système

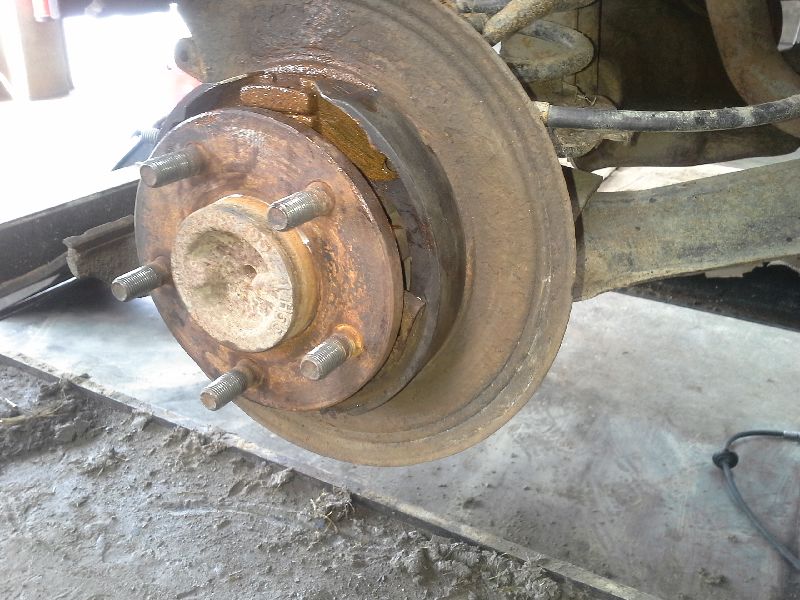

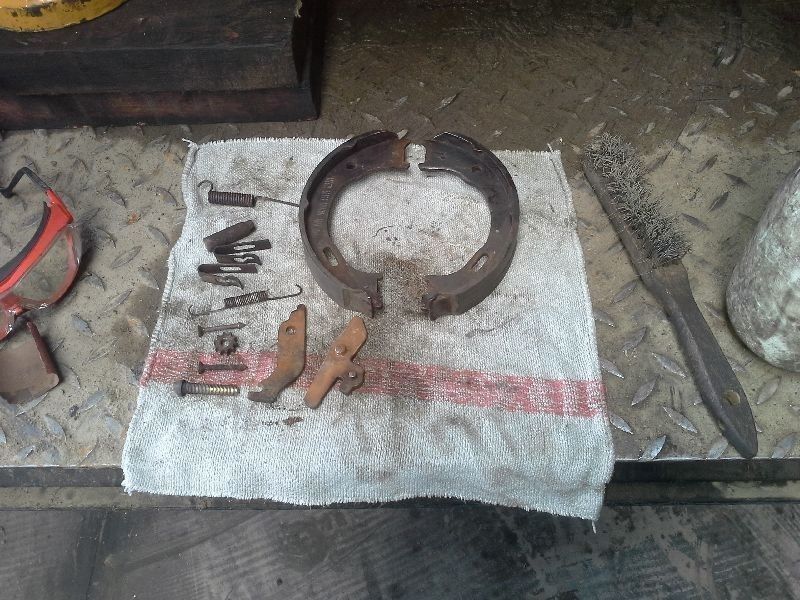

29-Montage des patins_2 26-Nettoyage intérieur 27-Les pièces sont nettoyées

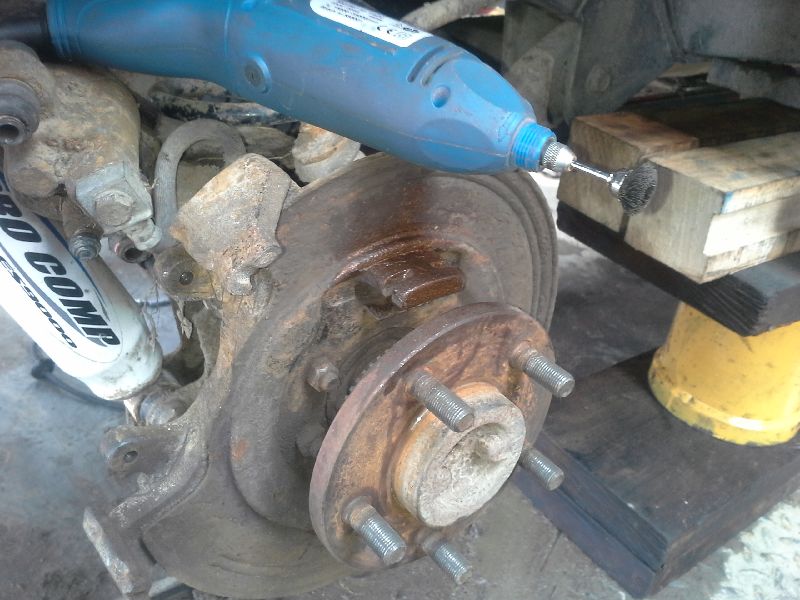

Je me suis servis d'une Dremel pour nettoyer la structure.

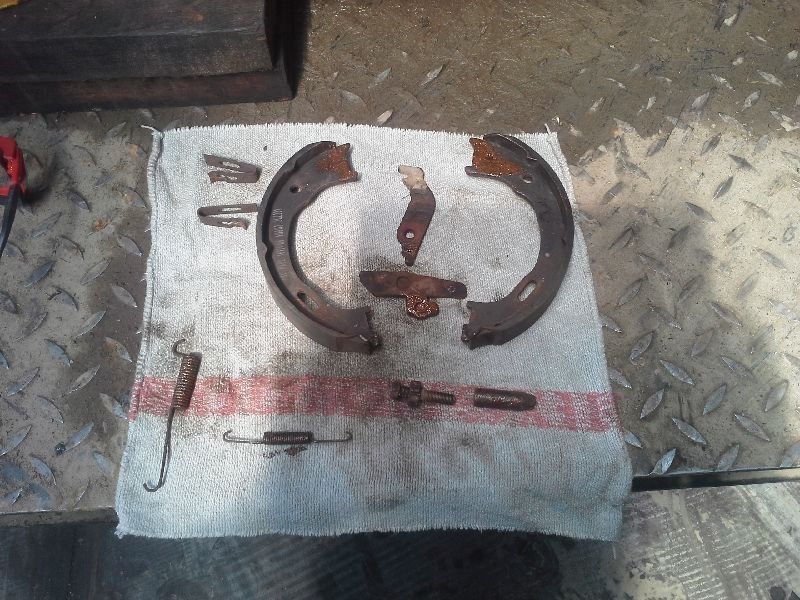

Et les pièces avec la Dremel et du pétrole.

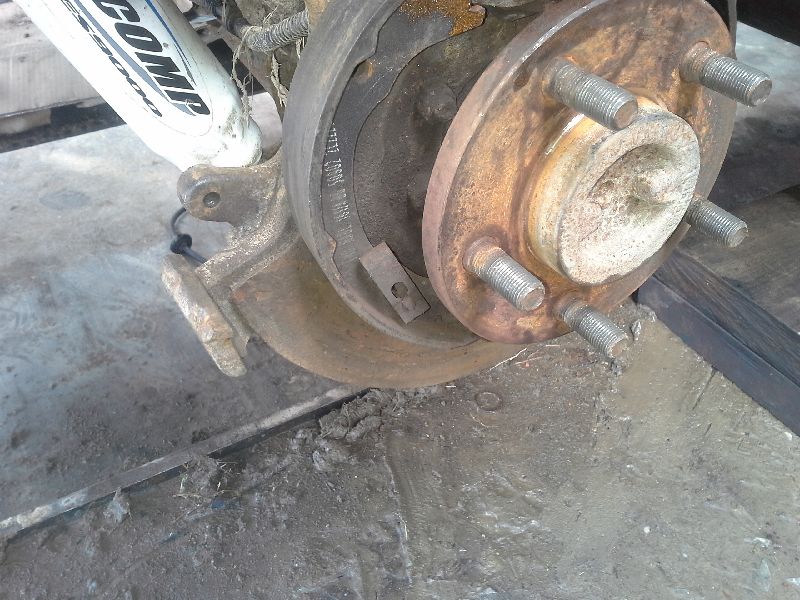

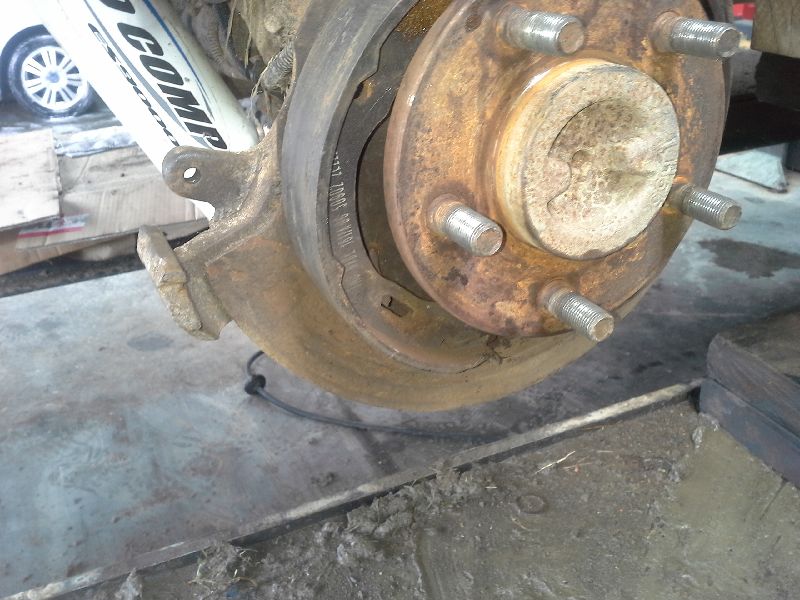

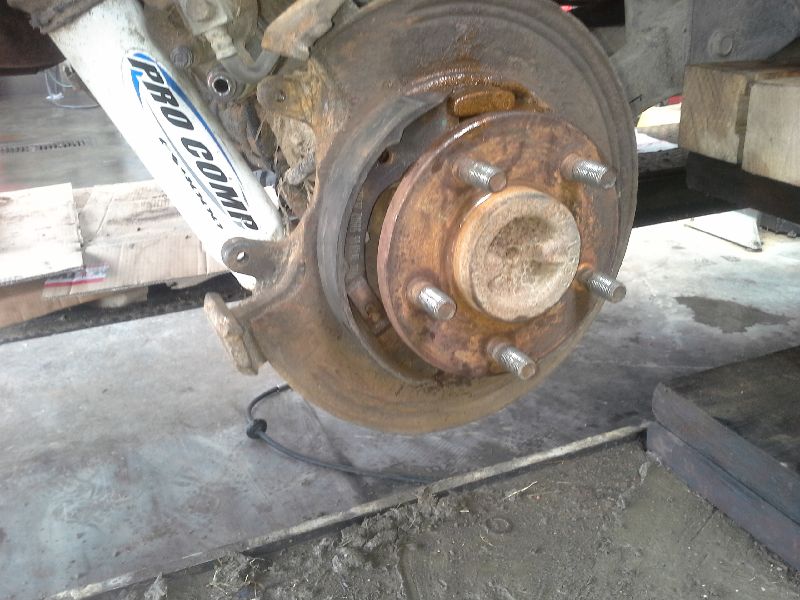

28-Montage des patins_1

Je peux donc remettre les patins après avoir remis le câble et son système de poussée.

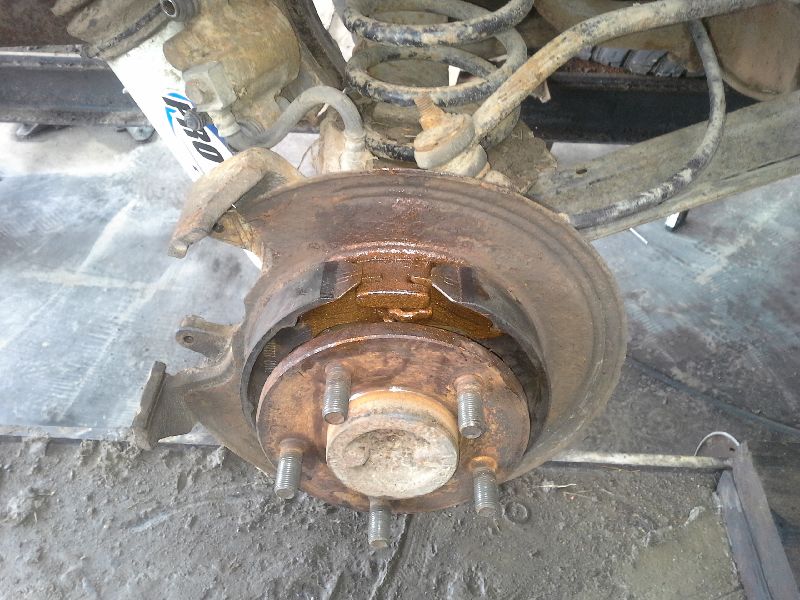

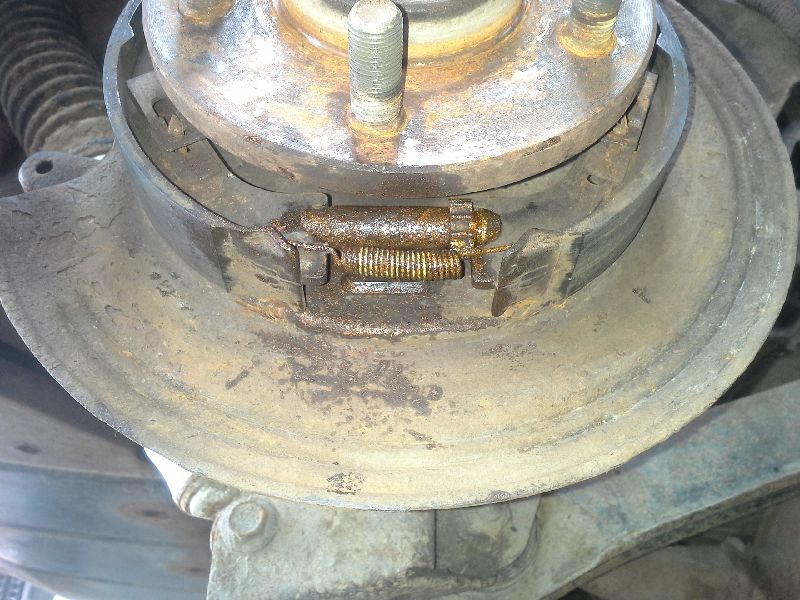

33-Montage du ressort inférieur 30-Montage des patins_3 31-Montage du ressort suppérieur

On vérifie le bon positionnement des pièces et on graisse le tout.

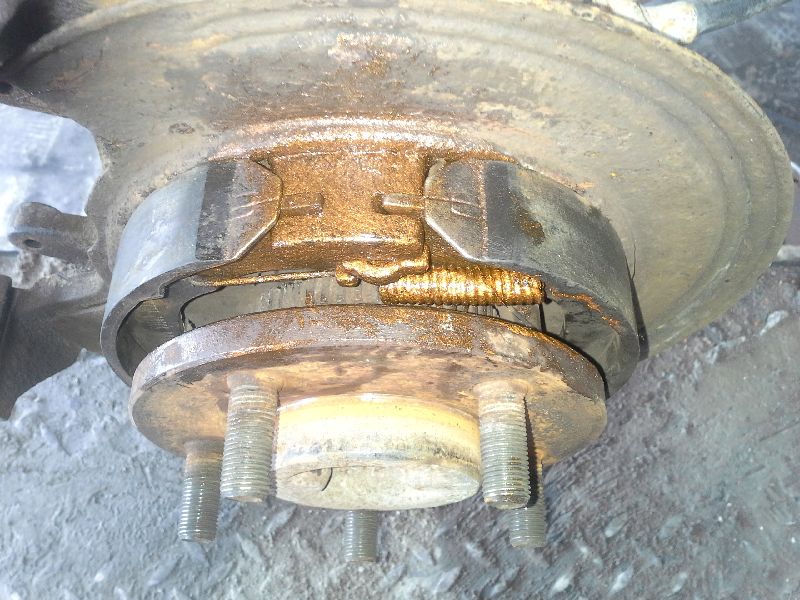

On remet le ressort supérieur

Ainsi que le resssort

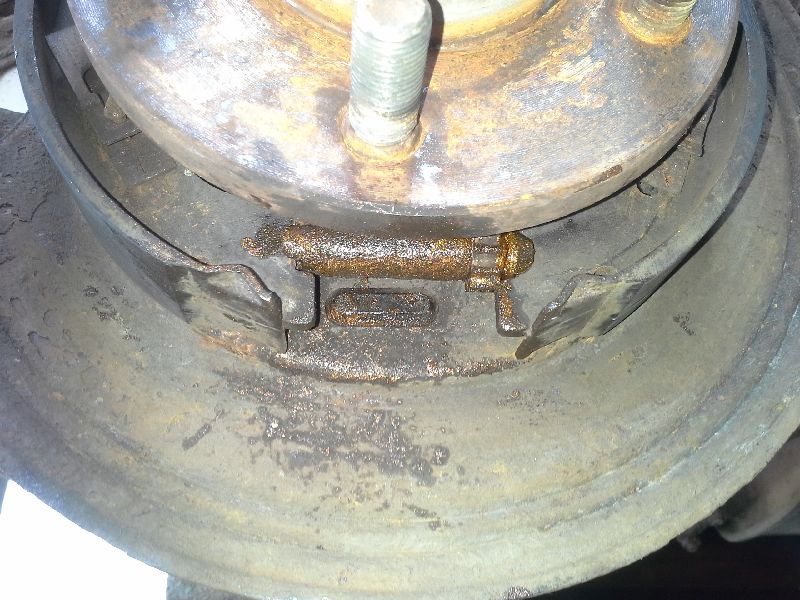

32-Montage de la molette de réglage

Le réglage inférieur

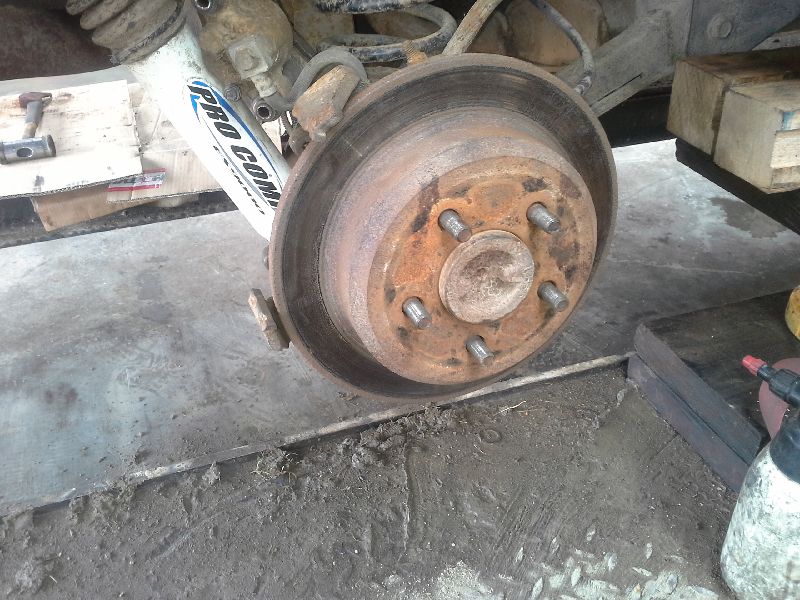

34-Montage du tambour & disque

On remonte le tambour

Après avoir remonté les pneu on peux procéder au réglage en jouant avec le réglage dans le tambour (via l'arrière de celui-ci et le réglage du câble de frein à main.
